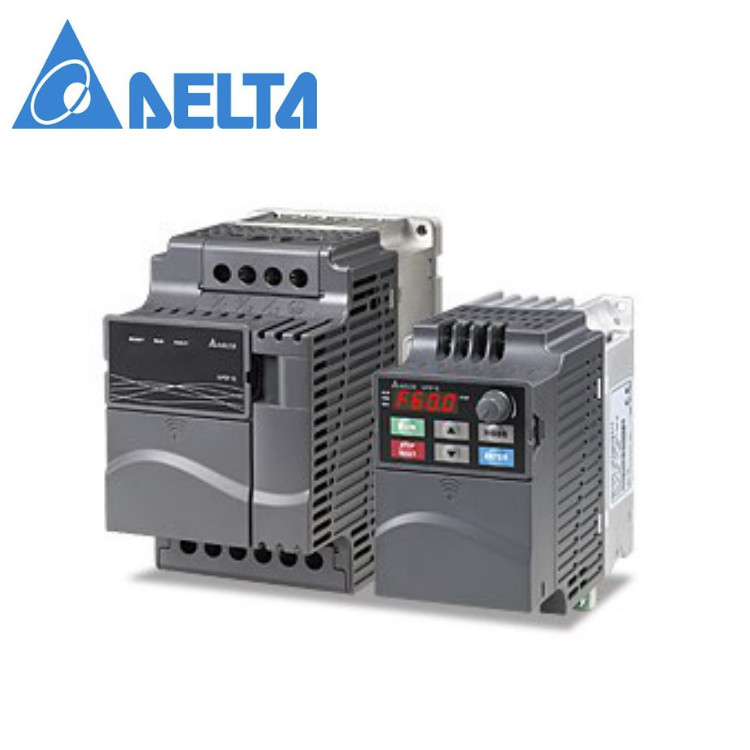

台达变频器内置PLC的特殊功能装置配置说明
VDF-E系列特殊继电器说明
M1000 运转监视常开接点（a接点）。RUN中常时On、a接点。RUN的状态下，此接点On。
M1001运转监视常闭接点（b接点）。RUN中常时Off、b接点。RUN的状态下，此接点Off。
M1005变频器故障指示。
M1006输出频率为零。
M1007变频器运转方向FWD(0)/REV(1)。
M1025变频器RUN(ON)/STOP(OFF)。
M1026变频器运转方向FWD(OFF)/REV(ON)。
M1028高速计数功能开启(ON)/关闭(OFF)。
特殊寄存器功能说明
D1025高速计数器现在值(低位)。
D1025高速计数器现在值(高位)。
台达变频器特殊指令
（1）DHSCS高速计数功能
DHSCS S1 S2 S3
S1：比较值；S2：高速计数器编号；S3：比较结果。
说明：
1. 高速脉冲计数功能需要借助PG卡来实现外部脉冲输入。
2. 由设置DHSCS指令所需要的目标值，并且把M1028(特殊功能继电器，功能是变频器高速计数功能开启ON/OFF)打开，将自动进行计数。如果要清除计数器的数值，需要将M1029(特殊功能继电器，功能是清除高速计数值)设置为ON。
3. 高速计数器有3种控制模式，可以通过特殊寄存器D1044来设定。模式是“A-B相脉冲”的模式，使用可以通过输入A相和B相的脉冲来做计数器的输入， 需要和GND连接。第二种模式是“脉冲＋符号”的模式，使用者可以利用脉冲的输入以及通过符号来做上数或着下数。定义A相来做脉冲，B相来做符号， 需要和GND短接。第三种模式是“脉冲＋标志位”，在计数方式中，可以通过标志位M1030来判断上数或下数，所以使用者知需要连接A相就可以了， 需要和GND短接。
（2）FPID变频器PID控制
FPID S1 S2 S3 S4
S1：PID参考目标的输入端子选择（0～4）；S2：PID比例增益P(0～100)； S3：PID积分时间I（0～10000）；S4：PID微分时间D（0～10000）。
（3）FREQ变频器运转控制
FREQ S1 S2 S3
S1：设定频率；S2：加速时间；S3：减速时间。
例如： FREQ K5000 K200 K100。
则：设定目标频率为50Hz，加速时间是20S，减速时间是10S。
（4）RPR变频器参数读取
RPR S1 S2
S1：参数字地址，2把读取的参数保存到S2中。
（5）WPR变频器参数写入
WPR S1 S2
S2为参数的地址，把参数数值S1写到参数S2中。
