‖ 一、触摸屏通过PLC控制变频器
1、目前一般情况的控制变频器，都需要采用PLC与变频器通讯，读取变频器的信息，然后触摸屏再与PLC通讯，才能完成控制变频器启动、停止，以及监视变频器的运行频率、电流、电压等功能。
2、触摸屏通过PLC控制变频器的方法
用触摸屏接PLC的编程口，然后在PLC上扩展一个485接口，然后PLC和变频器通过485通讯。这两个通讯可以互不影响的进行通讯，然后根据需要编写相应的程序，使触摸屏通过PLC来改变变频器的频率。
‖ 二、不用PLC，触摸屏直接控制变频器
要想让变频器运行起来，必须要有两个条件，就是启动信号和频率信号，因此触摸屏控制变频器的实质，就是在触摸屏上实现变频器的启动信号和频率信号。
而触摸屏和变频器之间是通过通讯连接的，因此这个问题就归结为，触摸屏做通讯主站，变频器做从站建立连接。
变频器都带有RS485接口，是支持MODBUS协议的，因此，我们只需要在触摸屏里建立一个MODBUS的从站即可，下面我们用一个实际的案例，给大家演示一下，用触摸屏直接控制变频器的方法与步骤。
‖ 三、触摸屏与变频器的通讯端口

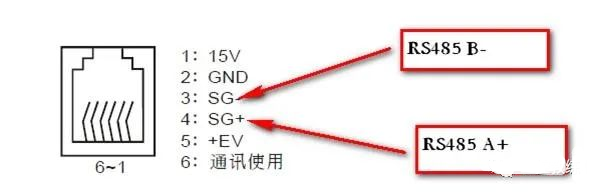

1、台达变频器的RS485通讯端口

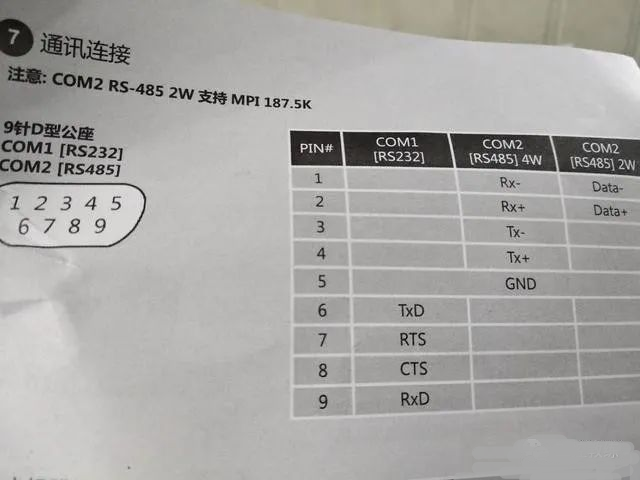

2、威纶触摸屏的通讯端口
3、这里我们要把触摸屏与变频器的RS485端子用线并起来。
‖ 四、触摸屏和控制变频器的通讯设置
1、将变频器的运行指令和频率指令设定为采用MODBUS通信，在设置通信地址为1，通信波特率9600、数据校验设置（E、8、1）偶校验forRTU。

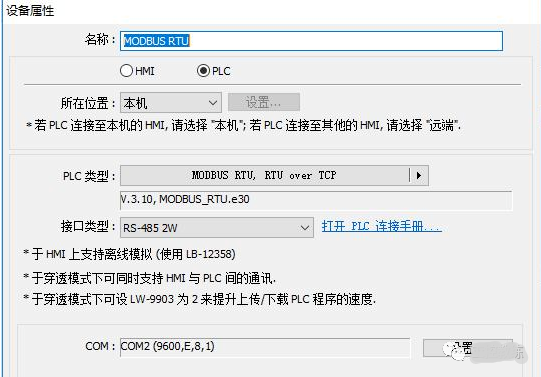

2、将触摸屏的通讯参数设置为：MODBUS RTU 格式、9600,E,8,1
‖ 五、触摸屏直接控制变频器的操作步骤
1、制作通讯线，连接触摸屏和变频器
2、变频器的通讯参数设置
3、触摸屏的通讯参数设置
4、触摸屏的操作画面制作

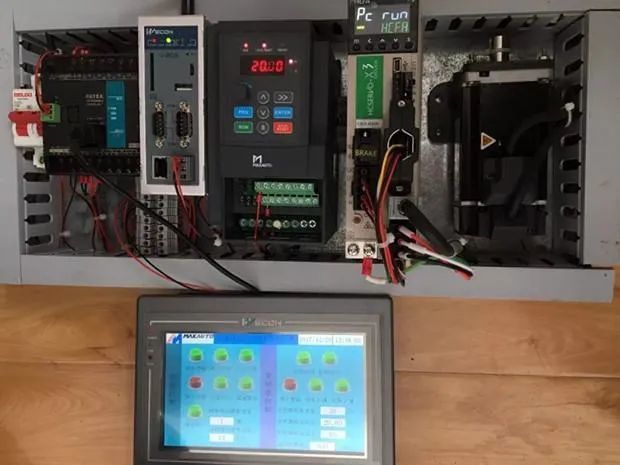

5、主站控制从站的接线和调试
